2012/09/24
秩名
0
13873
切板→ 鉆孔 → 外層線路→ 阻焊 → 字符→ 表面處理→ 成型→ 終撿
-
切板

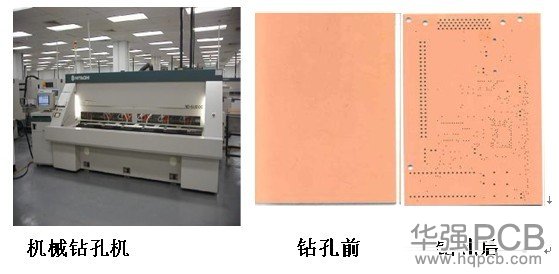

為下游工序切出需要尺寸的pcb基材2. 鉆孔
通過鉆孔將不同的層與層之間連接起來
3. 外層工序

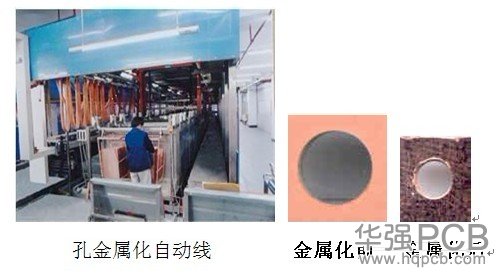

1）孔金屬化
在以鉆通孔的孔壁表面形成導通性的金屬銅覆蓋

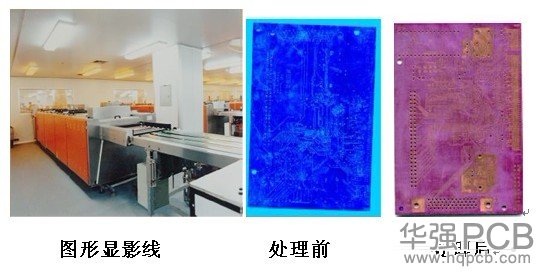

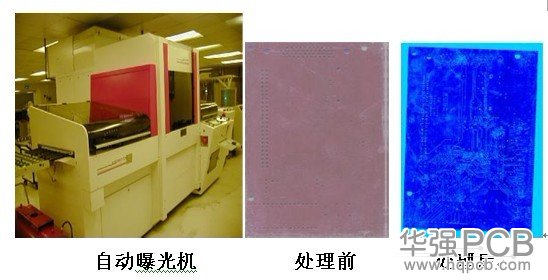

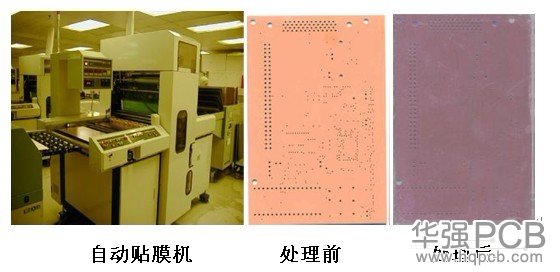

2）圖形轉移
形成有線路圖形覆蓋的線路轉移

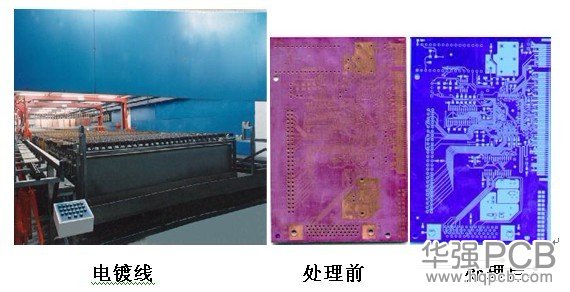

3) 電鍍銅
增加外層線路和通孔孔壁的銅厚,提高導電性和可靠性

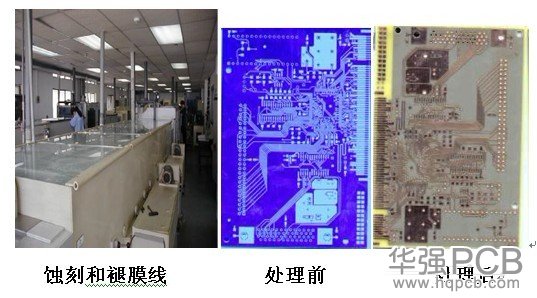

4）蝕刻和退膜
最終形成外層線路圖形

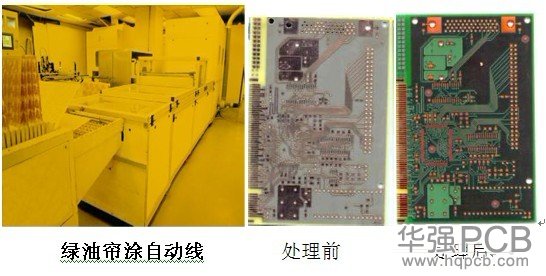

4.阻焊工序
為防止外部環境侵害和利于裝配,在外層線路完成后的PCB表面建立一層保護隔離層
阻焊工序設備

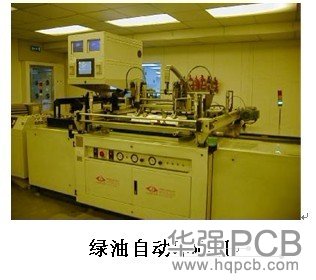

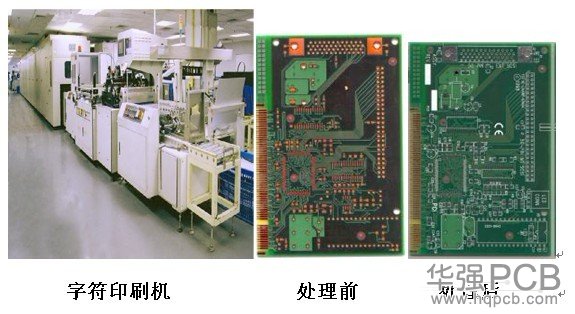

5.元件符號印刷
6. 表面處理工序
為防止外部環境侵害和利于裝配,在阻焊路完成后的PCB裸露線路表面建立一層導通性的惰性隔離層.

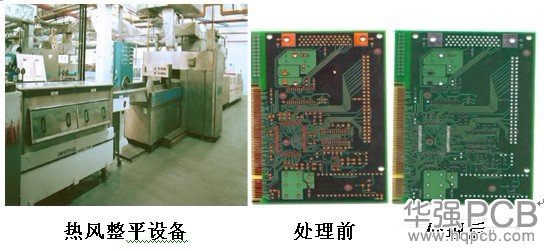

熱風整平
7. 成型工序:將PCB的拼板尺寸通過成型工序達到PCB的設計尺寸和幾何形狀
V-形槽: 根據規格要求在PCB表面形成V形槽和標

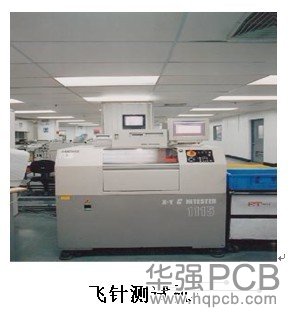

8. 終檢
為確保出貨的PCB成品的品質，為特別產品和樣品提供電測試性能檢測
